今回は、Raspberry Pi Picoの拡張ボードTreedix GPIO拡張ボードという製品に付属しているLCDを使用する方法について解説します。

安価で購入できるLCDで、Raspberry Pi Picoの内部処理のステータスを表示する場合などに便利ですので、参考にしてみてください。

購入したLCD

今回購入したLCDは、Raspberry Pi PicoのGPIOを拡張するTreedix GPIO拡張ボードに付属しているPico用LCDです。

入手先

Treedix GPIO拡張ボードはアマゾンで入手可能です。

実機写真

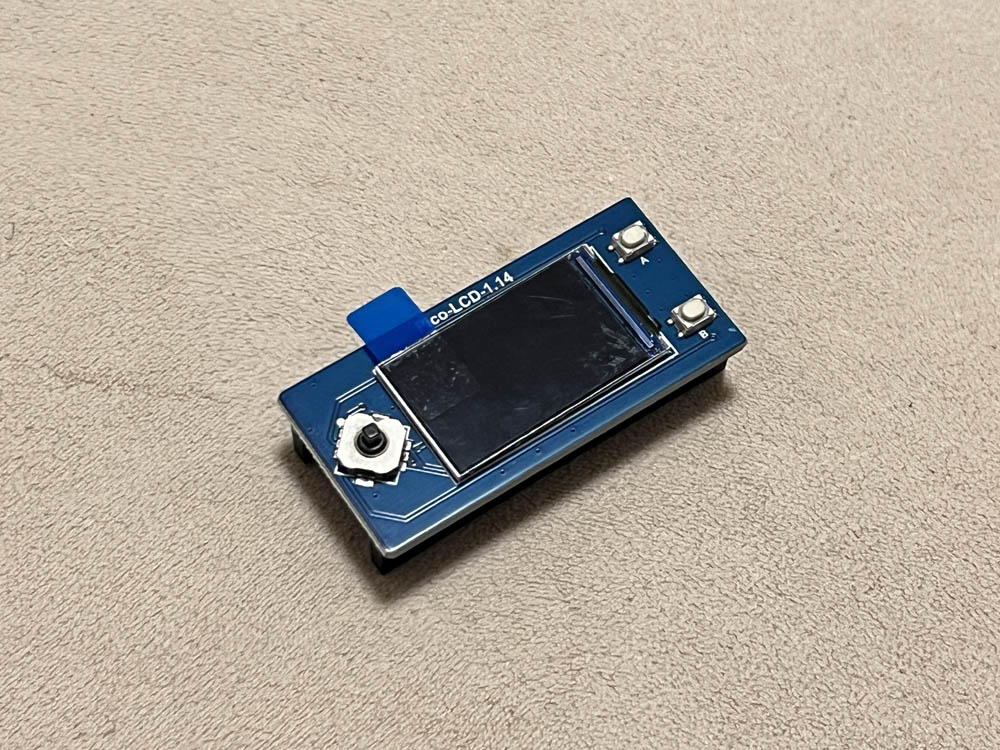

こちらがTreedix GPIO拡張ボードに付属する1.14インチのLCD本体です。
基板上にはジョイスティックとボタン2つが搭載されています。

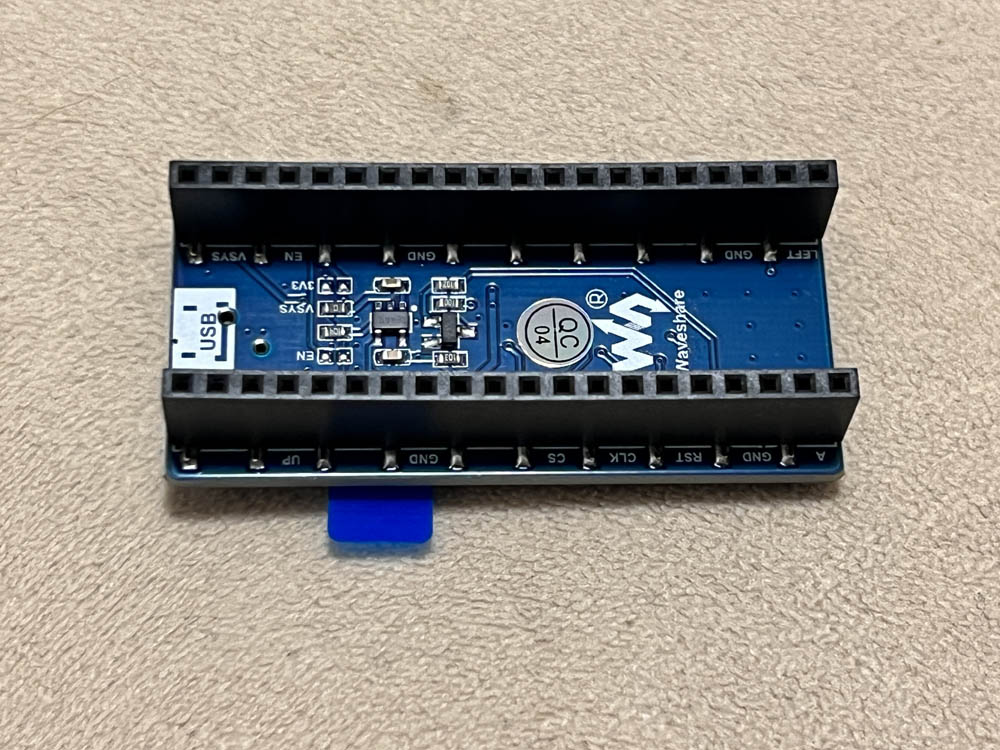

裏面には、出荷状態でピンソケットが実装されていますので、Treedix GPIO拡張ボードのピンヘッダにそのまま装着できます。

LCDのデモコードを入手する

以下がメーカー公式の解説サイトとなります。

デモライブラリをダウンロード

公式サイトの以下のURLからデモ用のコードがダウンロードできます。

Pico_code.7z

デモ用のコードをRaspberry Pi Pico Wに転送する

デモライブラリの中に、LCDを動作させるためのデモコードが含まれています。
コードが保存されているディレクトリは以下となります。

（デモコードを展開したディレクトリ）\Pico_code\Python\Pico-LCD-1.14-V2

このディレクトリにある、rp2-pico-20210418-v1.15.uf2をRaspberry Picoに転送してください。

Raspberry Pi Picoへの書き込み方法は、以下の記事で解説していますので、あわせてご覧ください。

デモコードを実行する

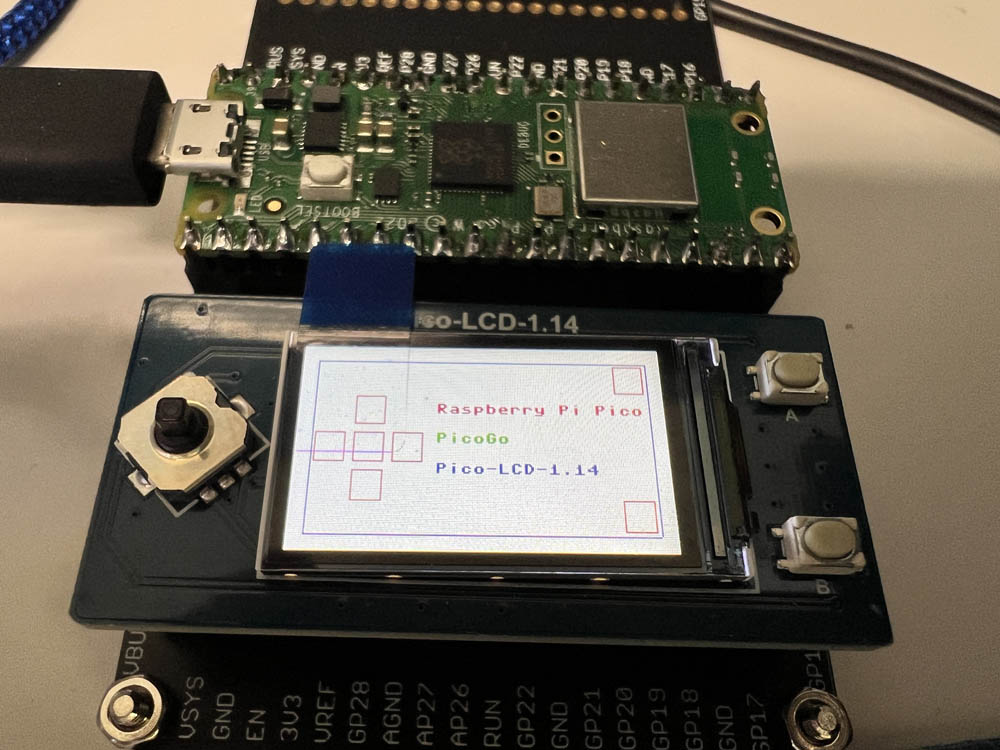

先ほどのデモコードをRaspberry Pi Pico側に転送して実行すると、以下のようにでも画面を表示できました。
ジョイスティックやボタンを操作すると、画面の表示が変化します。

組込みソフトウェアの知識を仕事に活かすには

趣味のプログラミングスキルを活かしたいけど、「実務レベルで通用するか不安」という方には、プログラミングスクールを受講してみるのがおすすめです。

プログラミングスクールのカリキュラムは、企業の研修などでも利用されており、実践的で即戦力となるスキルを習得することが可能です。

Winスクールでは、Web系や機械学習、データサイエンスなどに加え、プログラミングスクールでは珍しいハードウェアを扱うC言語組み込みシステムやハードウェアとクラウドを連携させたIoTシステムの講座が非常に充実しています。

授業内容も受講者に対して組み込み用マイコンボードやRaspberry Piを用意し、実機を使いながら学べる本格的なカリキュラムが用意されています。

また、受講者のスケジュールやロケーションに応じて、対面授業とオンライン授業を選択、もしくは組み合わせて受講できるため、プログラミング初心者の方でも安心です。

家電や自動車業界などへの転職を目指したい方に非常におすすめです。

また近年、クラウドソーシングのプラットフォームにも、マイコンボードを使った組み込みソフトウェアの開発案件も多く募集されており、副業でマイコンのソフトウェア開発を行う方も増えています。

プログラミング言語	Python, C, C#, Java, JavaScript(React.js), Ruby, PHP, 他
授業形式	対面＆オンラインが選択可能
学習期間	90分×40回（60時間）（C言語＆組込みシステム開発（マイコンボード）コースの例）
費用	353,100円～（C言語＆組込みシステム開発（マイコンボード）コース例）
補助金、給付金	一部の講座が教育訓練給付制度対象
転職支援	個別の就職カウンセリング、無料の就職支援セミナー
実績・信頼性	年間17,000人以上の受講者、年間1,484社の企業研修実績

＼ Winスクール公式サイトを見てみる！ ／

まとめ

今回は、Treedix GPIO拡張ボードに付属しているLCDのデモコードの使い方について解説しました。
デモコードをベースに表示処理を実装することにより、簡単にGUIを実装できますので、ぜひ試してみてください。

それでは、また次の記事でお会いしましょう。
